一部视频,让您轻松掌握相位伏安表产品的核心优势。赶紧观看,开启您的产品体验之旅。
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量1
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率5
工作温度45
范围服务网络覆盖辽宁省 锦州市 沈阳市、大连市、鞍山市、抚顺市、本溪市、丹东市、营口市、阜新市、辽阳市、盘锦市、铁岭市、朝阳市、葫芦岛市 古塔区、凌河区、黑山县、义县、凌海市、北镇市等区域。
,天正华意电气设备(锦州市分公司)tianzh3611以其先进的生产工艺、顶尖的生产设备以及雄厚的技术力量,为您呈现产品品质。您还可以拨打电话免费获取样品。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]

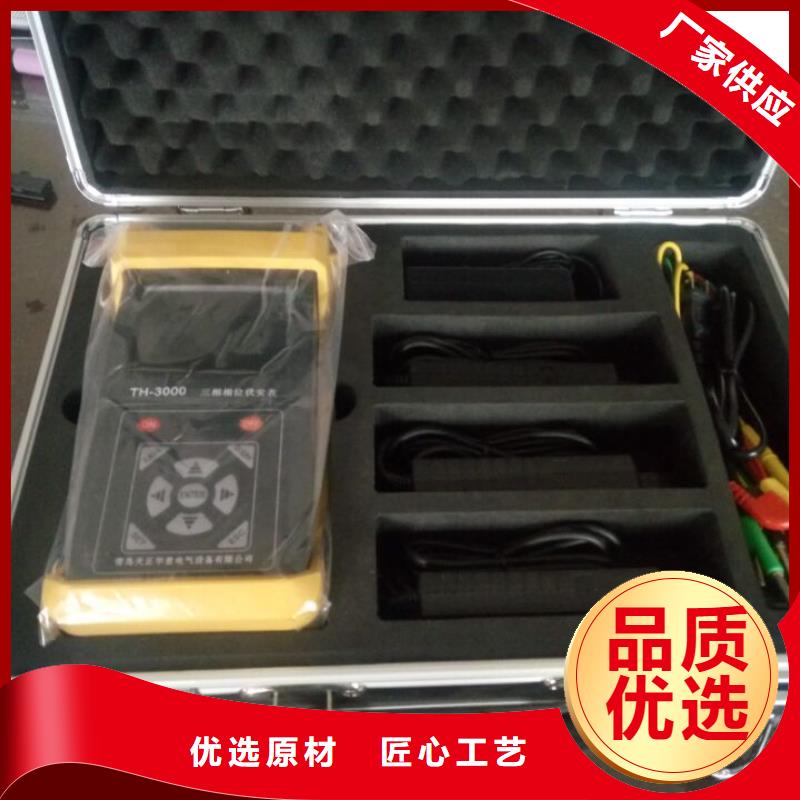

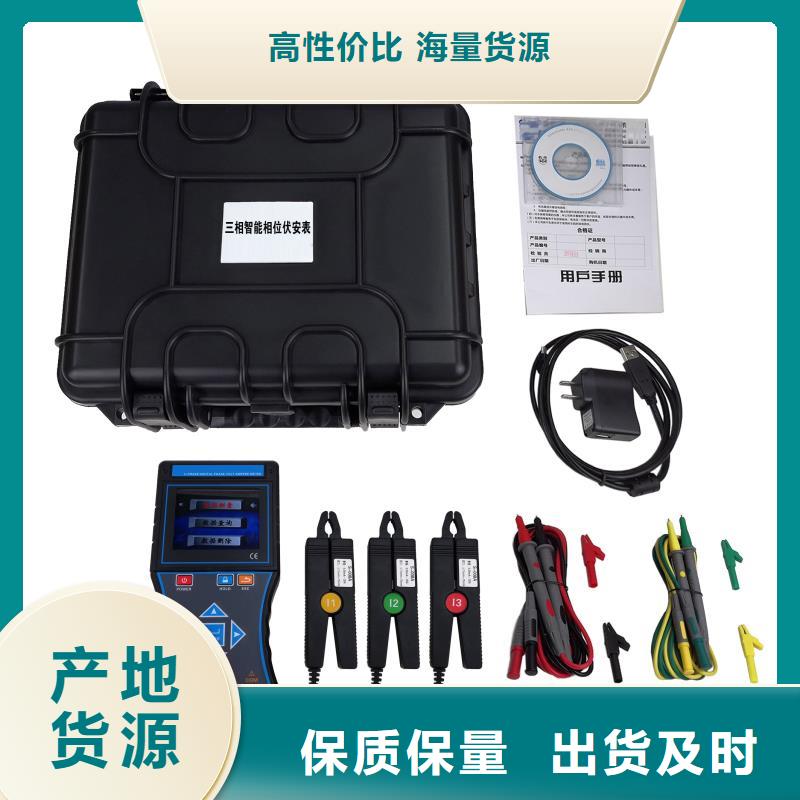

相位伏安表必须严格按照手册说明进行连线,I1、I2、I3不能插反。测试完毕后必须先将测试线撤离被测线路,才能从仪表上拔出。本仪表的相位测试关系:U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3,都是前一路信号超前后一路信号的相位。U1、U2、U3电压插孔和对应电流钳上向右方向箭头为同名端。相位测试时电流输入钳夹的方向与钳夹上箭头方向一致。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和,判别相序、感性、容性电路等。测试接线如下:单相测试:将被测电压线L、N对应接入仪表的U1黄、COM黑插孔,电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。三相四线测试:将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔,将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试:将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔,电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。测试时,可以根据各种相位关系判断感性容性负载、相序、极性,若U1I1相位显示在00~900范围,则被测负载为感性,显示在2700~3600范围,则被测负载为容性;若显示相位都接近1200,则为正相序,且极性相同;若显示相位接近1200和3000,正相序,且极性相反(可能有电流钳夹反或线路接线反),其他情况为反相序(不考虑缺相)。
相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示,此屏用于调整试验前所需要确定的数据。包括:高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比:指被测变压器的高压侧电压互感器的变比数值。输入方法为:按确认键使数字变成红色,此时再按相应的数字键输入数据,完成后再按确认键结束。?高压CT变比:指被测变压器的低压侧电流互感器的变比数值。输入方法为:按确认键使数字变成红色,此时再按相应的数字键输入数据,完成后再按确认键结束。?变压器组别:指被测变压器的联接组别。包括方式:Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换,选定到所需方式。当进行差动接线分析时本参数一定要设置正确,否则,标准矢量图将不正确。?高压CT接法:指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换,选定到所需方式。?低压CT接法:指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换,选定到所需方式。?设置日期:输入方法为:按确认键使数字变成红色,此时再按相应的数字键输入数据,完成后再按确认键结束。如:2013年1月12日则输入确认即可。
相位伏安表、技术规格功  能测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等电  源3.7V锂充电电池功  耗250mA显示模式LCD彩屏显示,72×55mm仪表尺寸长宽厚:187*119*48mm钳口尺寸Φ8mm电压量程AC 0.00V~600V分辨率:0.01V精度:±0.5%FS电流量程AC 0.0mA~20.0A分辨率:0.1mA精度:±0.5%FS相位量程0.0°~360.0°分辨率:0.1°精度:±1°频率量程45.00Hz~65.00Hz分辨率:0.01Hz精度:±0.5Hz有功功率量程0.0W~12kW分辨率:0.1W精度:±(3%rdg+3dgt)无功功率量程0.0W~12kVAR分辨率:0.1VAR精度:±(3%rdg+3dgt)视在功率量程0.0W~12kVA分辨率:0.1VA精度:±(3%rdg+3dgt)功率因数量程-1~+1分辨率:0.001精度:±0.03电流矢量和0mA~60.0A相  序正相:U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相:U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据,“HOLD”符号显示数据存储500组硅胶防护套有USB接口USB接口,所存数据上传电脑,
