变压器绕组变形测试仪 测试分析软件主要特色?采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。?采用数据库保存测试数据，对测试数据的管理简洁方便。?可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、?自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。?软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。?软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。?软件界面简洁、直观、实用。系统简明操作流程?采集器接地?采集器与变压器绕组接线?计算机开机?采集器上电?登录软件?录入信息?选择终止频率，调整测试参数?选择绕组?开始测试?更换测试绕组?选择绕组?开始测试?重复以上过程，直至完成所有绕组测试?保存数据?数据分析?报告导出?关闭软件?关闭计算机及电源?拆开变压器接线?测试完成。变压器绕组变形测试仪

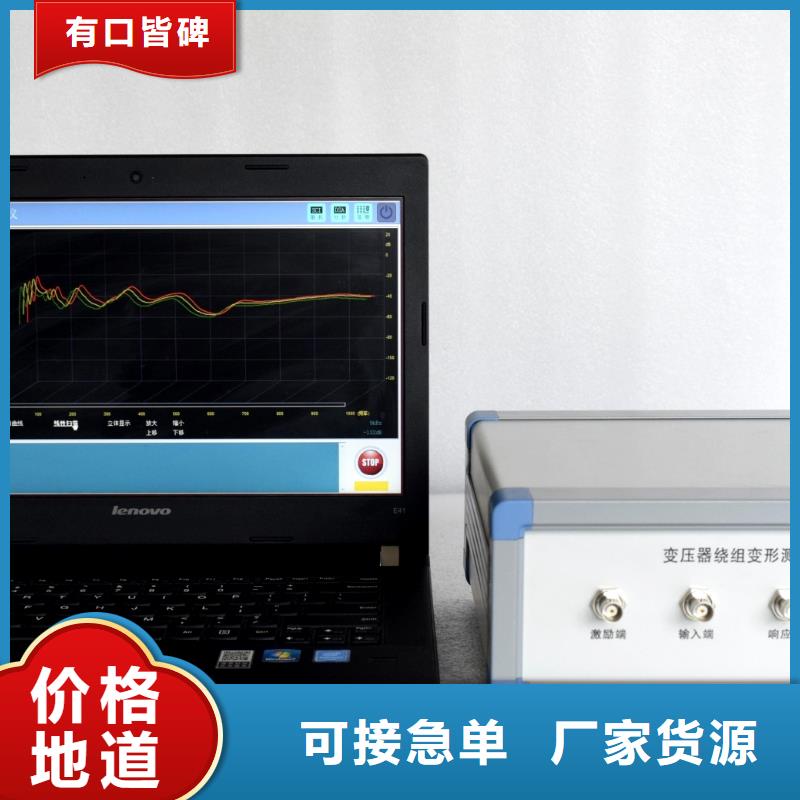

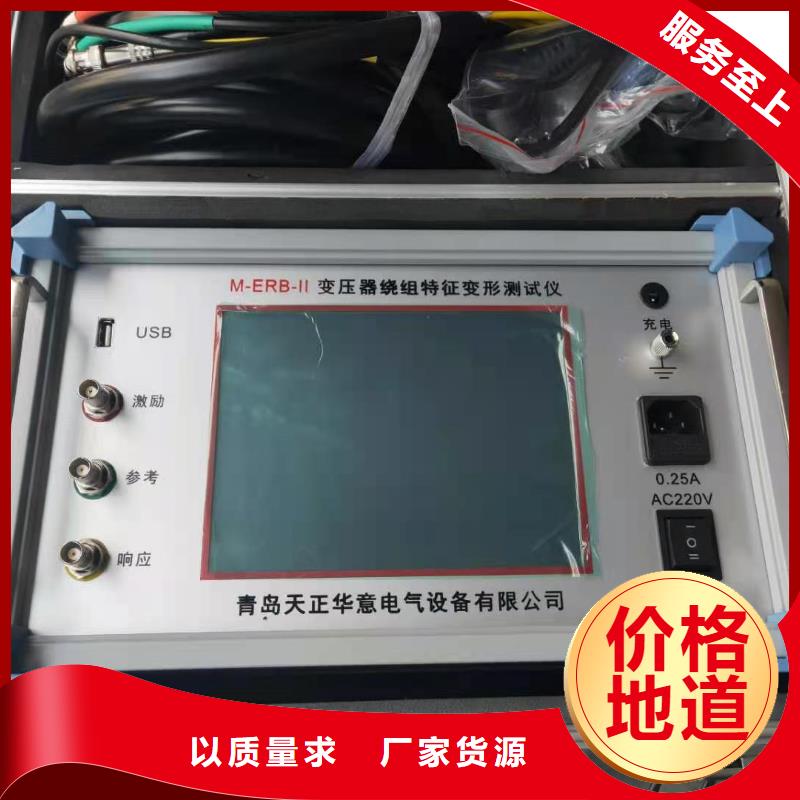

变压器绕组变形测试仪变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的运行。按电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。1.1主要技术特点?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间2分钟以内。?频率精度非常高，精度高于0.001％。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。1.2主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz-2MHz?频率精度：0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg

变压器绕组变形测试仪注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。十、频响法PC测试软件的安装1.将本软件光盘放入光驱，如果可以自动运行将直接进入到本软件的安装界面，否则在“我的电脑”打开光驱所在的盘符，运行光盘中的“autorun.exe”,进入到本软件的安装界面。2. 选择绕组变形测试仪软件安装，将会进入到绕组变形测试仪软件的安装向导中。此时直接选择“下一步”。3.此时可以设置本软件的安装路径，如果不改变本软件默认的安装路径，直接选择“下一步”。4.此时已完成所有的设置过程，选择“安装”将开始进行软件的安装。5.安装过程全部完成，选择“完成”退出安装向导。6.安装绕组变形测试仪的软件也可以直接进入光盘的“绕组变形测试仪”的目录中，直接运行以下两个程序，都可以进行本软件的安装向导。
